Ирвис Ультра DN150

Продукция / Ирвис-Ультра DN150

Ирвис-Ультра DN150

Крупные узлы учёта, магистральные линии. Прибор предназначен для коммерческого и технологического учёта расхода и объёма газа на узлах учёта, газораспределительных станциях и промышленных предприятиях. Работает в широком динамическом диапазоне, не создаёт потерь давления и не имеет движущихся частей.

Метрологические параметры

Скачать паспорт

Принцип измерения

Ультразвуковой, время-импульсный метод

Измеряемая среда

Природный газ, воздух, азот и другие газы

Диаметр условного прохода, Ду

150 мм

Диапазон измерения расхода

7–2500 м³/ч

Пределы допускаемой относительной погрешности

±1.5 %

Рабочее давление

0.01–1.6 МПа

Температура измеряемой среды

−23…+60 °C

Температура окружающей среды

−40…+60 °C

Выходные сигналы / интерфейсы

Токовый 4–20 мА, частотно-импульсный, RS-485 (Modbus RTU)

Электропитание

Автономное (литиевая батарея) или внешнее 24 В

Степень защиты по ГОСТ 14254

IP65

Средний срок службы

не менее 12 лет

Состав поставки

КОМПЛЕКТАЦИЯ ИРВИС УЛЬТРА DN150

Первичный преобразователь расхода (ПП)

Ультразвуковой датчик, устанавливается на измерительный участок трубопровода (УПП).

Смотреть фото

Блок автономного питания (ЩИТ)

Литиевые батареи, до 4 каналов подключения ПП.

Смотреть фото

Устройство беспроводного питания (УБП)

Питание ПП, поставляется по заказу.

Смотреть фото

Ирвис-Известитель

Модуль оповещения и сигнализации, по заказу.

Смотреть фото

Ирвис-АМП

Модуль архивирования и передачи данных, по заказу.

Смотреть фото

Монтажный комплект

Крепёж и уплотнения для установки первичного преобразователя.

Смотреть фото

Комплект присоединительный

Измерительный участок (УПП) с прямыми участками, по заказу.

Смотреть фото

Монтажная вставка-протеза под УПП

Позволяет обслуживать прибор без остановки газоснабжения.

Смотреть фото

БПД-карта — USB-адаптер

Диагностический интерфейс для настройки и снятия архивов.

Смотреть фото

МОНТАЖ

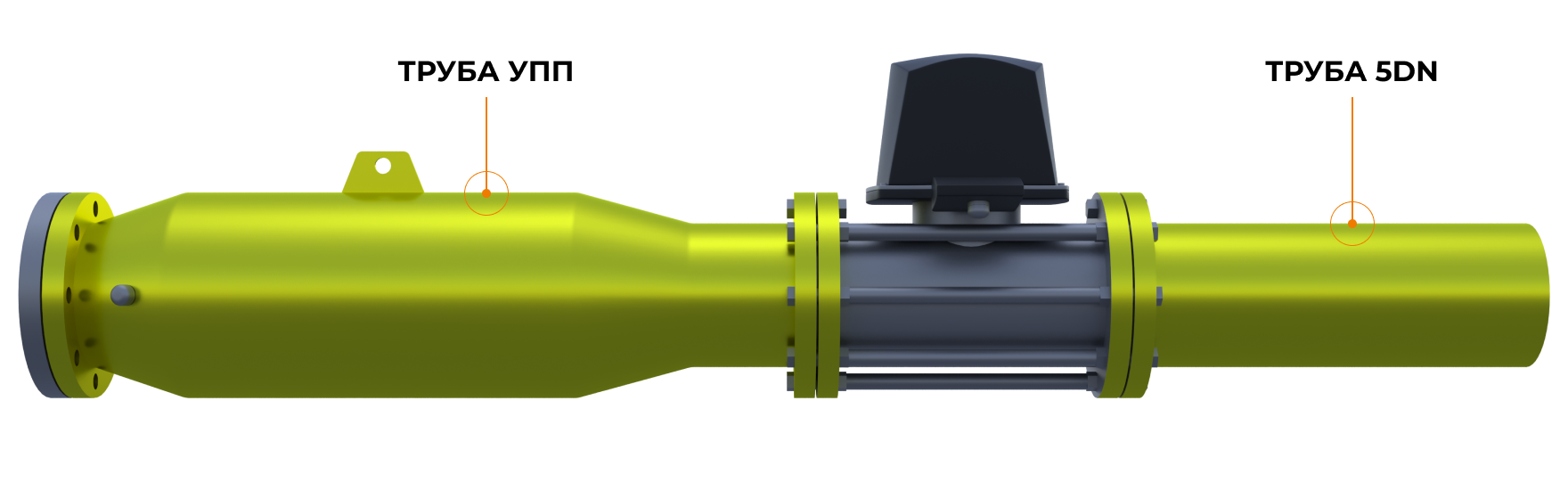

Первичный преобразователь ИРВИС-Ультра устанавливается на измерительный участок трубопровода (УПП) между фланцами. Прямые участки до и после прибора обеспечивают стабильный поток и заявленную точность измерения. Монтажная вставка-протеза позволяет монтировать и обслуживать прибор без остановки газоснабжения.

ТРУБА УППТРУБА SDN
